Schlaucharmaturen

Das Zusammenspiel von Schlaucharmaturen und der verwendeten Schlauchqualität bildet die maßgebliche Grundlage für eine sichere Schlauchleitung. Seit mehr als 25 Jahren ist die Herstellung von Schlaucharmaturen eine der Kernkompetenzen von FlexoTech.

Egal ob normierte Standardarmatur oder kundenspezifische Sonderanfertigung – wir liefern für nahezu jeden Anwendungsfall die sicherste Lösung.

Wir bieten Ihnen das Komplettpaket vom Standardprodukt über die CAD-gestützte Konstruktion in 3D bis hin zur Fertigung auf unseren CNC-gesteuerten Maschinen. Im Bereich der Schlauchsicherheitstechnik zählen wir mit unseren Produkten wie DryCon®-Trockenkupplungen, SAK-Abreißkupplungen oder Schlaucharmaturen zu den führenden Herstellern in Europa.

Schlaucharmaturen nach DIN EN 14420

Schlaucharmaturen mit Klemmfassung nach EN14420 sind die sicherste Methode Schläuche aus Gummi/Kunststoff oder Thermoplasten sicher zu montieren. Die Armatur besteht dabei immer aus einem Schlauchstutzen mit Haltekragen und einer Klemm- oder Pressfassung.

Alle schlauchseitigen Stutzenteile sind mit unserem FlexoTech-Sicherheits-Profil (FSP) für eine erhöhte Sicherheit speziell bei folienausgekleideten Schläuchen versehen.

Je nach Anwendungsfall führen wir ein großes Lager an Material- und Anschlussvarianten oder sind durch unsere eigene Produktion in der Lage auch Kleinserien kurzfristig zu fertigen.





Produktübersicht

Schlaucharmaturen nach EN14420 sind standardmäßig in folgenden Werkstoffen lieferbar:

  • Edelstahl (1.4571 / 1.4408)
    für aggressive Medien auch mit einer HALAR®-Beschichtung (ECTFE) lieferbar
  • Messing (CW614N
  • Aluminium
  • Kunststoff (PE / PP)

Andere Werkstoffe auf Anfrage: z.B. Hastelloy, PEEK, Sonderlegierungen

Schlaucharmaturen nach EN14420 sind standardmäßig in folgenden Anschlussvarianten lieferbar:

  • Gewinde DIN EN ISO 228-1 (flachdichtend)
    Innengewinde mit eingelegter Gewindedichtung
  • Flansch DIN EN 1092-1
  • Rundgewinde DIN 11851
  • Schnellkupplungen (einteilig) DIN EN 14420
    z.B. Tankwagen- oder Hebelarmkupplung
  • Aseptikflansch DIN 11864
  • Clampstutzen DIN 32676 (Tri-Clamp)

Andere Ausführungen auf Anfrage lieferbar.

Service und Innovation rund um den Schlauch – seit mehr als 25 Jahren unser Anspruch und unser Versprechen an unsere Kunden. Basierend auf Ihre Anforderungen und Spezifikation konfektionieren wir in unserer Fachwerkstatt Schlauchleitungen aller Art unter der Verwendung normgerechter Komponenten.

Unser Service für Sie bedeutet eine fachkundige Beratung, eine hohe Verfügbarkeit und eine umfassende Dokumentation. Alle verwendeten Komponenten sind über Jahre aufeinander abgestimmt und stammen aus gelebten Partnerschaften oder aus eigener Produktion – immer mit dem Anspruch mit unseren Produkten Maßstäbe im Bereich der Schlauchtechnik zu setzen. Auch Sonderwünsche können wir durch unsere eigene Entwicklungs-abteilung und Fertigung zügig und fachgerecht umsetzten.

Als zertifizierter Fachbetrieb für Schlauch und Armaturentechnik, Hersteller von diversen Schlauchsicherheits-systemen wie der DryCon®-Trockenkupplung  und aktiver Partner des DIN sind wir ihr engagierter und kompetenter Partner für alle Fragen rund um die Schlauchtechnik.

    24h-Lieferung
    Je nach Verfügbarkeit ist eine Lieferung von Rollenware, aber auch von konfektionierten Schlauchleitungen innerhalb von 24h möglich. Sprechen Sie uns im Bedarfsfall direkt an.

    Neutraler Versand
    Auf Wunsch versenden wir die Ware auch gerne neutral verpackt und/oder mit Ihren Lieferpapieren.

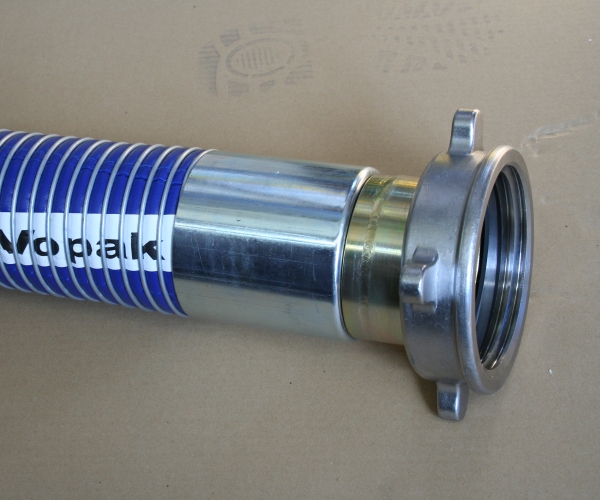

    Schlaucharmaturen nach DIN EN 13765

    Schlaucharmaturen für Folienwickelschläuche nach EN13765 sind jeweils auf die verwendete Schlauchqualität angepasst. Die Armatur besteht dabei immer aus einem Schlauchstutzen mit einem doppelreihigen Spiralende, welches speziell auf den Durchmesser und die Steigung der Innenspirale abgestimmt ist, einer Dichtmanschette und einer Presshülse.

    Die komplette Armatur wird mit eine Hydraulikpresse im DRY-FIT-Verfahren mit dem Schlauch verpresst. Dieses Verfahren ermöglicht den größtmöglichen Halt der Armatur im Schlauch auch bei hohen Drücken und Temperaturen.

    Je nach Anwendungsfall führen wir ein großes Lager an Material- und Anschlussvarianten oder sind durch unsere eigene Produktion in der Lage auch Kleinserien kurzfristig zu fertigen.



    Hinweis:
    Aufgrund des speziellen Montageverfahrens werden Schlaucharmaturen nach EN13765 nicht einzeln verkauft. Wir verpressen diese direkt in unserem Werk nach Ihren Anforderungen.

    Produktübersicht

    Schlaucharmaturen für Folienwickelschläuche sind standardmäßig in folgenden Werkstoffen lieferbar:

    • Edelstahl (1.4571 / 1.4408)
    • Aluminium
    • Stahl (verzinkt)
    • Kunststoff (PE / PP)

    Andere Werkstoffe auf Anfrage: z.B. Messing, Hastelloy, PEEK, Sonderlegierungen

    Schlaucharmaturen für Folienwickelschläuche sind standardmäßig in folgenden Anschlussvarianten lieferbar:

    • Gewinde DIN EN ISO 228-1 (flachdichtend)
      Innengewinde mit eingelegter Gewindedichtung
    • Flansch DIN EN 1092-1

    Andere Ausführungen auf Anfrage: z.B. Rundgewinde DIN 11851, Schnellkupplungen EN14420 (einteilig)

    Service und Innovation rund um den Schlauch – seit mehr als 25 Jahren unser Anspruch und unser Versprechen an unsere Kunden. Basierend auf Ihre Anforderungen und Spezifikation konfektionieren wir in unserer Fachwerkstatt Schlauchleitungen aller Art unter der Verwendung normgerechter Komponenten.

    Unser Service für Sie bedeutet eine fachkundige Beratung, eine hohe Verfügbarkeit und eine umfassende Dokumentation. Alle verwendeten Komponenten sind über Jahre aufeinander abgestimmt und stammen aus gelebten Partnerschaften oder aus eigener Produktion – immer mit dem Anspruch mit unseren Produkten Maßstäbe im Bereich der Schlauchtechnik zu setzen. Auch Sonderwünsche können wir durch unsere eigene Entwicklungs-abteilung und Fertigung zügig und fachgerecht umsetzten.

    Als zertifizierter Fachbetrieb für Schlauch und Armaturentechnik, Hersteller von diversen Schlauchsicherheits-systemen wie der DryCon®-Trockenkupplung  und aktiver Partner des DIN sind wir ihr engagierter und kompetenter Partner für alle Fragen rund um die Schlauchtechnik.

      Folienwickelschläuche werden ausschliesslich komplett mit Anschlussarmaturen verpresst und für den jeweiligen Anwendungsfall angepasst geliefert.

      Das speziell entwickelte Montagesystem arbeitet mit einer elastomeren Abdichtung im Gegensatz zu den sonst üblichen Epoxidharzklebstoffen zur Abdichtung der Schlaucharmaturen. Hierdurch wird sichergestellt, das im
      Ernstfall erst der Schlauch platzen würde und somit seine mechanischen Festigkeitsgrenzen vollständig ausgereizt sind, bevor die Schlaucharmatur aus dem Schlauch heraus gedrückt werden würde.

      Die elektrische Leitfähigkeit ist ebenso gewährleistet, so dass eine Bildung von statischer Elektrizität verhindert wird. FlexoTech fertigt für nahezu alle Nennweiten von DN25 (1“) bis DN100 (4“) alle Armaturen am eigenen Standort.
      Auch Sonderarmaturen können kurzfristig realisiert werden.
